输出和打印报告

报表为您提供图纸内容的结构化概览 – 物料清单、电线列表、电缆列表等。报表有两种形式：



独立报表

通过 输出 菜单显示。它们非常适合填写符号和电线的数据，因为您可以同时看到图纸和报表。正在编辑的对象（符号或电线）会直接在图纸中高亮显示。



嵌入式报表

通过页面面板中的按钮 (8) 插入到项目中。它们是项目的固定组成部分，因此总是与图纸一起打印。 同一报表可以插入多次 – 例如符号列表一次按原样插入，一次按类型分组插入。 确认后，报表将作为新页面插入。

报表可以使用与图纸页面不同的纸张尺寸。每个报表都可以有自己的纸张方向。

如何设置报表的纸张尺寸：

F12 - 文件 - 报表

如何设置报表的纸张方向：

在页面面板中双击页面打开对话框，然后选择 页面方向 选项卡。



列

右键单击表格标题即可自定义列。随后出现的菜单可以：

• 添加或删除列（新列、删除列）
• 设置列的对齐方式（左对齐、对齐中间、右对齐）
• 设置列的变量（列设置）

用鼠标拖动标题即可更改列的顺序。单击标题可按该列对行排序。

每一列都分配了一个变量。您可以通过菜单项 列设置 更改它。

每个报表都包含若干预定义变量。某些报表（符号列表、电线列表和电缆列表）允许添加带自定义变量的列。该变量同时也是相应符号或电线的属性。



示例：添加制造商

在符号列表中选择命令 新列。输入自定义变量，例如 man，以及列名 制造商。单击 OK 确认。现在就可以为各个条目填写制造商了。每个符号都会有属性 man，其值为您输入的内容。

报表按钮

报表窗口中有以下几个按钮：



列集

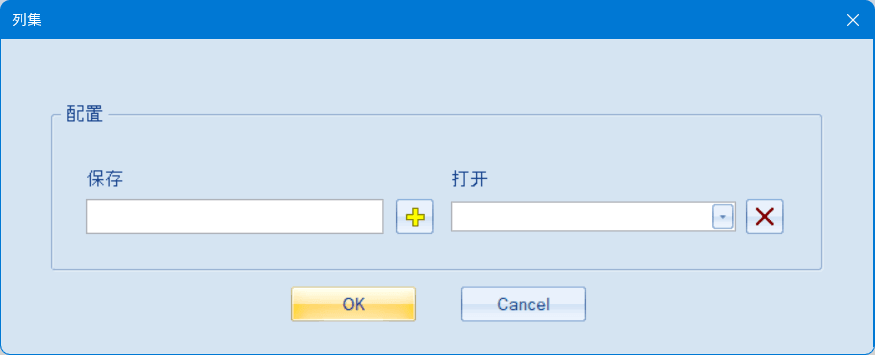

列 按钮会打开 列集 对话框。在这里，您可以将报表当前的列设置以某个名称保存，以后只需选择一下即可再次使用。列集按报表类型分别保存。

保存：先在报表中调整列（右键单击表格标题）。然后打开对话框，在 保存 字段中输入列集名称，并单击 + 按钮。如果已存在同名列集，程序会询问是否覆盖。

加载：在 打开 列表中选择列集名称，然后单击 OK 确认。报表的列将按该列集设置。

修改：在报表中调整列，然后以相同名称保存 – 确认覆盖即可。

删除：在 打开 列表中选择列集，单击 × 按钮并确认。

列集名称必须是有效的文件名 – 不得包含字符 \ / : * ? " < > |。

💡 专业提示: 为不同类型的项目（配电柜、安装、光伏）保存列配置。新建项目时只需加载合适的配置，无需每次从头设置列。
