单线原理图与详细原理图

ProfiCAD 同时支持单线和多线（详细）电气原理图。选择哪种方式取决于项目所需的详细程度。

单线	详细
电气系统的简化表示。用单条线表示变压器、断路器、开关和负载等组件之间的连接。	全面的表示方式，使用特定的符号和线条完整详细地表示物理连接、布线和组件。
提供总体概览，而不显示各个组件的内部布线。	用于深入分析、故障排查和详细设计工作。
将一根电缆的所有电线显示为一条线。	将每根电线显示为单独的一条线。
如何绘制：
在电线上放置 导线、 保护导线 和 中性导线 符号。	使用电缆绘制工具绘制电缆。
符号：
开关 单极单掷
双极开关 双极单掷
双控开关 单极双掷
中间开关 双极双掷
变压器

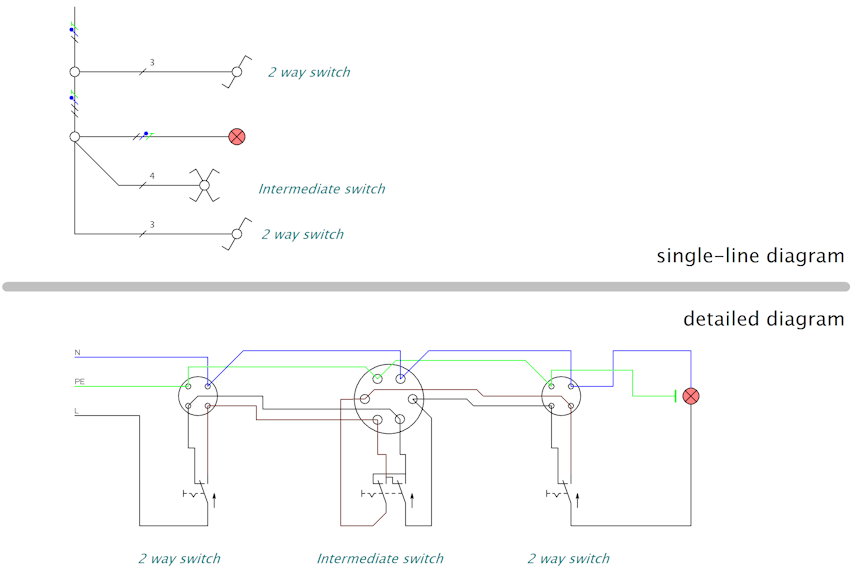

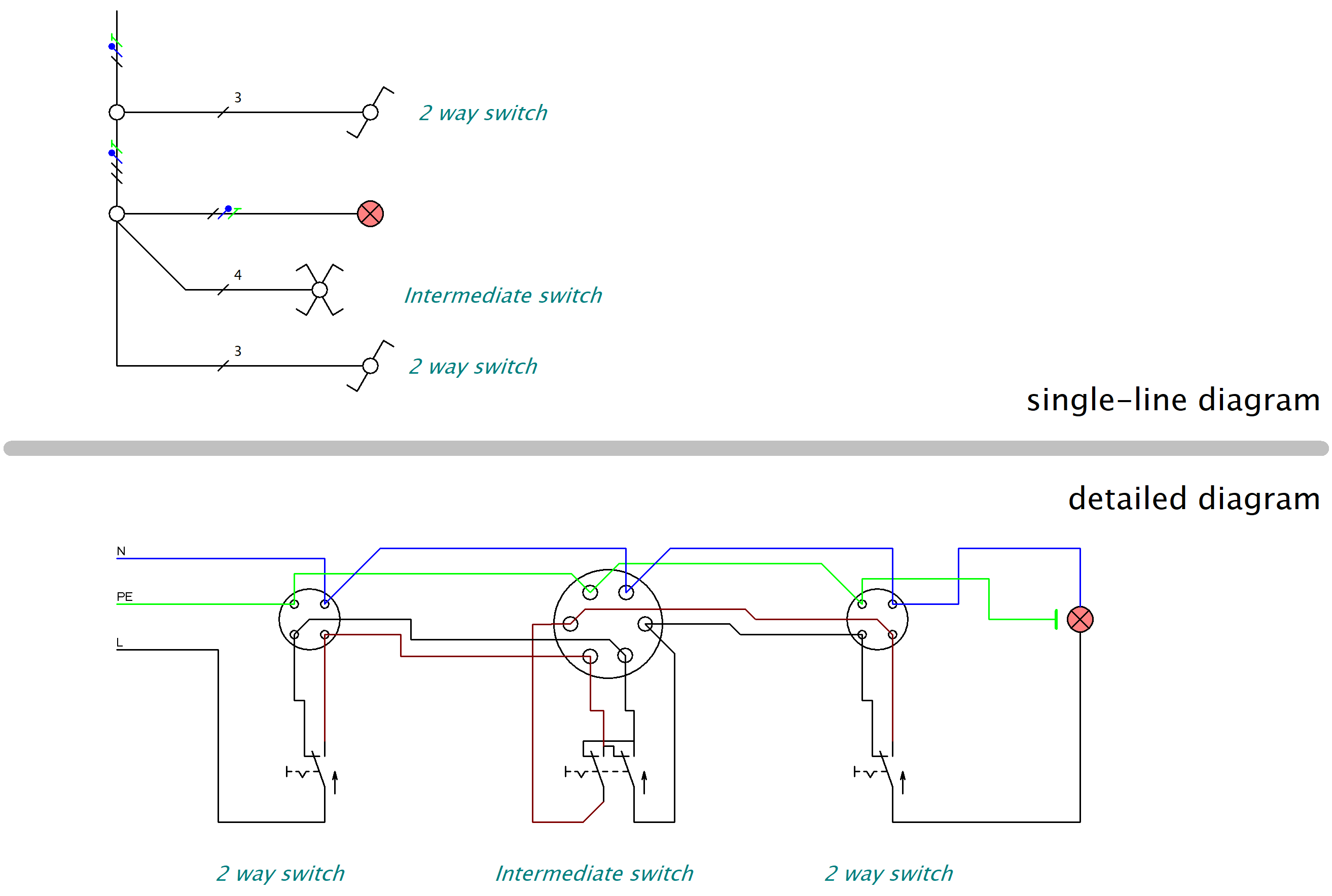

示例：同一布线的两种表示形式

平面图中电缆长度的自动计算

在平面图视图中绘制电气安装图时，程序会自动计算电缆的近似长度。平面图通常采用单线绘制方式，即一条连接代表一根电缆。程序将图纸中连接的长度乘以页面比例来计算电缆长度。

如何显示电缆长度：

1. 创建连接列表。
2. 右键单击连接列表表格的表头。
3. 选择“添加列”，并选择变量“_len”。

例如，如果您以 1:50 的比例绘制一条 10 厘米的连接，程序会计算出电缆长度为 5 米（10 厘米 x 50 = 500 厘米 = 5 米）。该长度会显示在连接列表的“_len”列中。
