符号和收藏夹

符号面板

符号面板是您向原理图中插入符号的主要工具。它包含：

1. 用于按名称快速搜索符号的按钮
2. 符号主组列表
3. 所选主组内的子组列表

插入符号的方法：

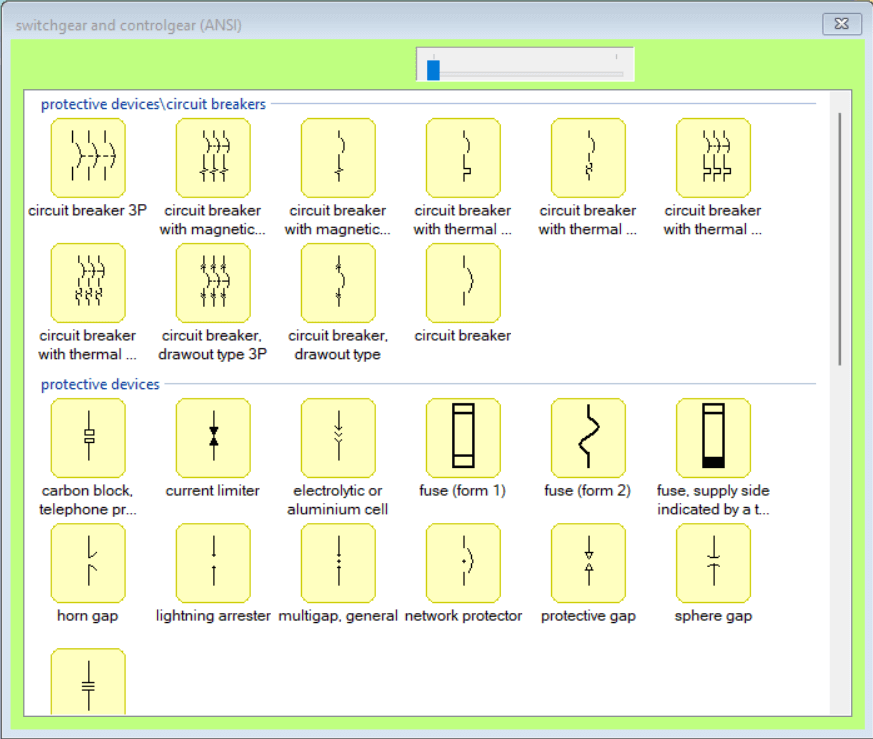

• 单击符号子组以打开其符号选项板。
• 使用选项板顶部的滑块调整预览大小。
• 单击所需的符号——选项板会关闭，您可以将符号精确地放置到图纸中。
• 放置前单击鼠标右键可将符号旋转 90°。
• 按 Esc 键结束插入。

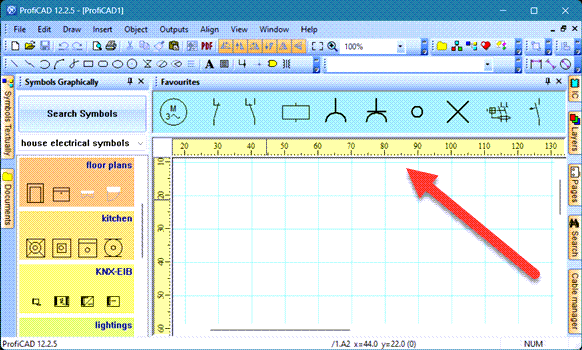

收藏夹面板

收藏夹面板让您快速访问最常用的符号。

将符号添加到收藏夹：

在符号选项板或"搜索符号"对话框中，右键单击符号并选择 添加到收藏夹。

从收藏夹中删除符号：

在收藏夹面板中单击该符号，然后按 Delete 键。
