如何绘制图形形状

图形形状用于绘制电气接线图的各个组件之间的链接,例如单个组件之间的机械连接,各个功能单元周围的边界线等。

绘制 菜单或按工具栏上相应的软按钮可以从中选择要绘制的各个图形形状。

   线条

首先从 绘制 菜单中选择行图形对象。然后在您的线的起点处单击鼠标左键,将鼠标拖到线的终点,然后按鼠标左键。 您现在可以开始绘制另一行或从菜单中选择一个新的图形对象。

   折线

首先从 绘制 菜单中选择折线图形对象。然后在线的起始点单击鼠标左键,将鼠标拖到线的下一个点,按鼠标左键,将鼠标拖到下一个点等。完成绘制折线后,按 Esc 键。

   曲线

使用此功能绘制一个或多个链接的贝塞尔曲线。曲线自动链接在一起以获得平滑的链接。

首先从 绘制 菜单中选择曲线图形对象。然后在曲线起始点单击鼠标左键,将鼠标拖到曲线的下一个点,按鼠标左键,将鼠标拖到曲线的下一个点,等等。完成绘制之后曲线,按 Esc 键。

贝塞尔曲线形状由4点定义: 两个终点和两个控制点。曲线的末端由两个端点定义。曲线形状也取决于像磁铁一样的控制点。根据控制点与端点的距离,定义曲线的形状。因此,曲线可能需要许多不同的形状。

   矩形

首先从 绘制 菜单中选择矩形图形对象。然后单击左上角矩形的鼠标左键,将鼠标拖动到矩形的右下角,然后按鼠标左键。您现在可以开始绘制另一个矩形或从菜单中选择一个新的图形对象。

   圆角矩形

该过程类似于绘制除了第三个点之外的矩形,这里用于定义矩形舍入。

   弧,弦和饼图

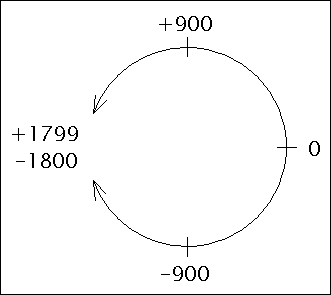

以与绘制矩形时相同的方式进行,但您还需要设置弧的起始和结束角度。 在“属性”面板中以十分之一度输入角度的值。



   椭圆形

该过程类似于矩形绘图,但是刻画内雕椭圆而不是矩形。

   多边形

绘制多边形。

首先从 绘制 菜单中选择多边形图形对象。然后单击多边形起点处的鼠标左键,将鼠标拖动到多边形的下一个点,按鼠标左键,将鼠标拖到下一个点等。完成绘制多边形后,按 Esc 键。

   出口

出口可以只插入符号编辑器(扩展名为“.ppd”的文档)。它由一点定义。它以红色显示,易于看到,当它被选择时它更大。

如何绘制箭头

画一条线,贝塞尔曲线或圆弧,并在 属性 面板选择箭头的类型。

可以通过点击在底部的 属性 面板链接 翻转箭头 来更改箭头的方向。

正交绘图模式

在绘制对象时按 Ctrl 键激活正交绘图模式。 线条垂直,水平或45°角度绘制。在此模式下,矩形和椭圆被绘制为正方形和圆形。

能够添加或删除线或多边形的点

此功能允许添加或删除线或多边形的点。

ubrat bodpřidat bod

步骤:

  • 选择线或多边形。
  • 选择菜单命令 绘制 - 添加或删除
  • 点击线边添加一个点 (A)
  • 点击线节点删除一个点 (B)
  • Esc 返回到选择模式

贝塞尔曲线的控制点平滑修改

贝塞尔曲线的控制点平滑修改

如果 Ctrl 键被按下时贝塞尔控制点被移动时,则程序进入相反的控制点,以使该曲线平滑。
