旋转图形形状

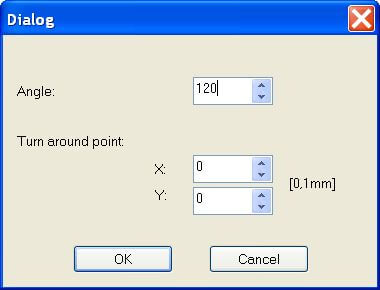

可以通过菜单命令旋转图形对象 对象 - 永久转动。 将出现一个对话框，您可以在其中指定对象应旋转多少度以及哪个点。

有两种类型的旋转:

1. 类型（线，折线和贝塞尔曲线） - 对象的每个点旋转给定的角度。

2. 类型（其他对象） - 只有对象的中点旋转给定的角度。

让我们举例说明在一个例子旋转，画一个三相电机:

步骤 1

创建机器的第一个分支。 它由两条线，三条贝塞尔曲线和一个出口组成。

步骤 2

使用鼠标指针选择所有对象并将其保存到剪贴板 Ctrl + C。 然后调用菜单命令 对象 - 永久转动。在对话框中输入 120 度，然后按确定按钮。

步骤 3

插入原始分支 Ctrl + V。用鼠标选择分支，将对象旋转-120°。

步骤 4

再次插入原始分支。符号完成。
