产品表

如果图纸中的符号要代表某个具体产品——例如某个制造商的断路器——就需要填写一系列属性：产品名称、制造商、订货号、电流等。为每个符号手动填写十分繁琐。产品表解决了这个问题：产品数据只需在表中准备一次，之后两次点击即可填入符号。

什么是产品表

产品表是一个简单的表格，其中每一行是一个产品（例如断路器 LTN-10B-1），各列是它的数据（制造商、电流、极数……）。列由您自己确定——断路器表可以与继电器表拥有完全不同的列。

产品表以扩展名为 .productset 的文件保存在符号库的 _PROD 文件夹中。子文件夹构成类别（断路器、继电器、接触器……）——您可以创建任意自定义类别。程序中包含若干示例表格；它们仅作为数据结构的示例，未必包含某个制造商完整或最新的产品系列。

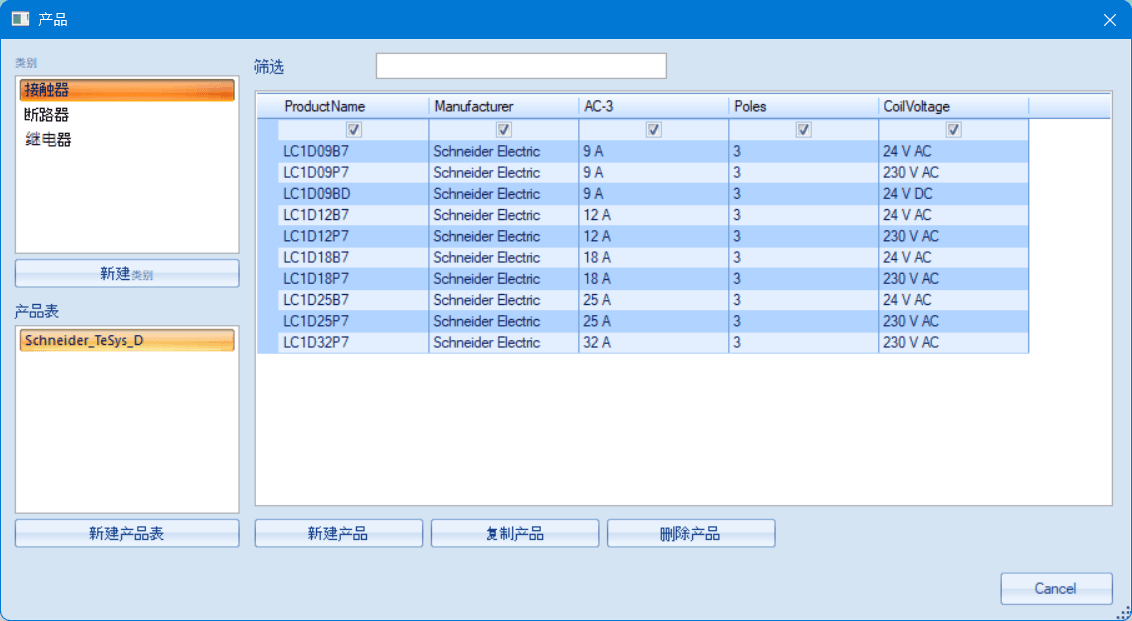

使用菜单命令 工具 – 产品 打开该窗口。在左侧选择类别，并在其下选择具体的表格，网格中即显示该表的产品。

新建类别——为表格创建新的文件夹。
新建产品表——创建表格；初始只有一个 ProductName 列。
新建产品、复制产品、删除产品——行的管理。值可直接在网格中编辑；按 Enter 键或移动到其他单元格（例如按 Tab 键或用鼠标点击）即保存更改。
筛选——网格上方的文本框。只要开始输入，就会立即只保留任意列中包含所输入文本的行。这样在较大的表格中查找更方便。

通过右键单击列标题管理列——与报表的列相同：

添加列——提供推荐列（Manufacturer、PartNumber、Current、Poles……）以及输入自定义列的选项。
列设置——修改列键名（例如更正拼写错误；所有产品中的值会自动转移）以及可选的标题，该标题会在表头中代替键名显示（例如用“Icn”代替“BreakingCapacity”）。
左对齐 / 对齐中间 / 右对齐——列的对齐方式；适合数值数据。
删除列——连同所有产品中的值一并删除。

⚠️ 列键名不能以下划线 _ 开头——它保留给程序的系统属性。

⚠️ 强烈建议在每个表格中保留 ProductName 列，并为所有类型的产品填写该列。它是产品的主要标识——程序据此检查重复项，未来版本也将用它来查找产品。请勿删除该列，也不要用其他名称的自定义列取代它。

勾选列的值将复制到符号的属性中。新添加的属性在图纸中不可见——图纸保持清晰，但这些数据可用于例如物料清单。您随时可以在符号属性对话框中显示它们。

如果将覆盖已存在且不同的属性值，程序会先询问。产品中没有的属性保持不变。

网格的第一行包含复选框。只有勾选的列才会复制到符号的属性中。例如可以取消勾选含有内部备注、不希望出现在图纸中的列。该设置会为每个表格分别记住。

如果在图纸中选择同一符号的多个实例（从库中同一文件插入，例如五个相同的断路器），该命令会一次性为所有实例填充属性。如果所选内容包含不同的符号，该命令不可用——这样可以防止误覆盖无关元素的属性。
