电气符号属性

符号可以提供一个文本描述 - 属性。 可以使用链接创建属性 属性 在面板的底部 属性 (双击符号后出现)。

将出现一个对话窗口，您可以在其中指定图形中的属性名称，其值和可见性。

属性名称只能包含字母和数字，不能以数字开头，建议以大写字母开头。

组属性

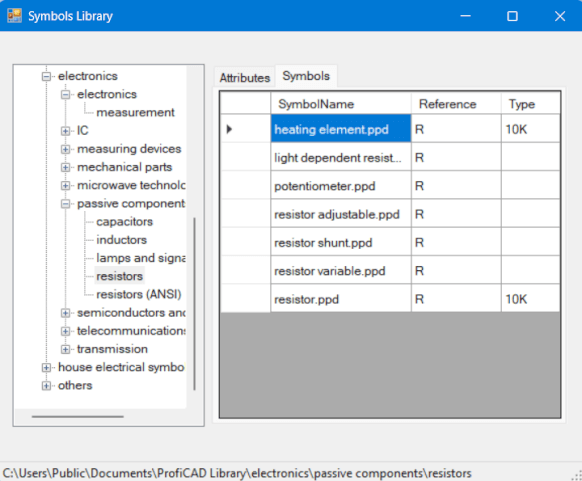

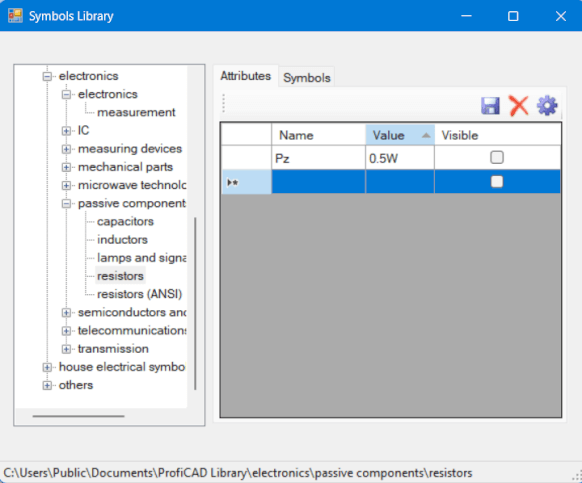

为了避免为每个符号分别指定属性，程序允许您根据其所属的组预先定义符号的属性。 组属性可以使用命令菜单指定 文件 - 库配置。将出现带有符号库的对话窗口。在左侧选择一个符号组。指定右侧的属性。

属性值可以保留为空，或者填充最多使用的值。 将插入到图形中的每个符号将获取其组及其所有父组的属性。 将添加到组"ProfiCAD 库”的属性将分配给所有符号。 使用菜单命令 查看 - 重读符号 在符号库中应用更改。
