物料清单

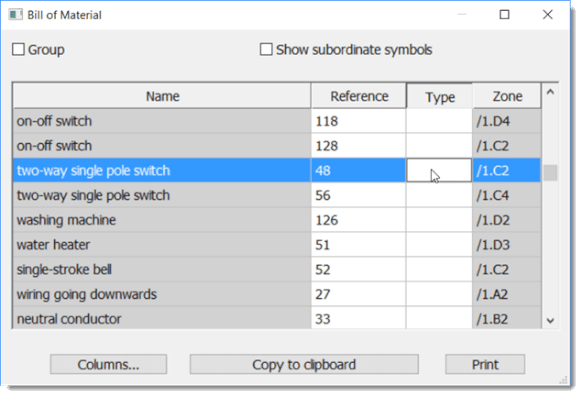

通过 输出 - 物料清单 生成物料清单。

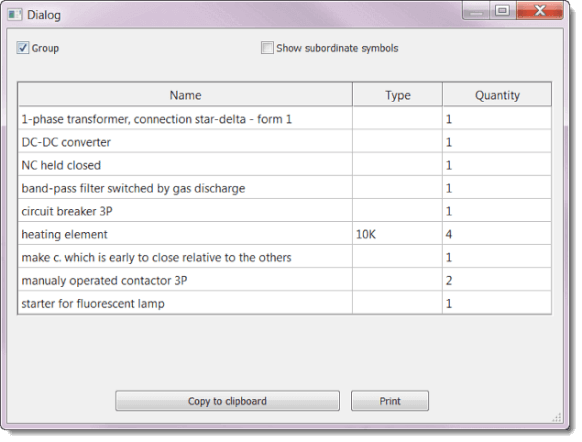

勾选 组 复选框可查看每个项目的总数量。

物料清单中的属性

列 按钮允许您选择哪些属性显示在物料清单中。

列表 (1) 显示预定义值。文本字段 (2) 允许您添加自定义属性值。列名称区分大小写。列表 (3) 显示将出现在物料清单中的列。

使用按钮 (4) 调整列的顺序。按钮 (5) 删除列，按钮 (6) 更改列的对齐方式。

物料清单配置

在对话框底部，您可以将列配置以某个名称保存下来，以便日后重复使用。

保存配置：在字段 (7) 中输入名称，然后按其右侧的箭头。

加载配置：从下拉列表 (8) 中选择名称。

更新配置：从列表 (8) 中选择它，进行更改，然后按字段 (7) 旁边的箭头。

删除配置：从列表 (8) 中选择它，然后按列表右侧的按钮。

物料清单筛选器

筛选器允许您控制哪些符号显示在物料清单中。

在物料清单窗口中，按 筛选 按钮。随即出现一个包含 符号筛选器 和 图层筛选器 选项卡的对话框。

符号筛选器有两个文本字段。在 包括 框中，列出要包含的符号名称（留空表示包含全部）。在 排除 框中，列出要排除的符号。

每个名称占一行。也支持部分名称。筛选器支持两个特殊字符：

^ 匹配名称的开头。例如，^dis 匹配所有以 "dis" 开头的符号。

$ 匹配名称的结尾。例如，lay$ 匹配所有以 "lay" 结尾的符号。

测试区域

窗口右侧显示一个符号列表，可用于测试您的筛选器。您可以在 活动文档 中的符号和 整个库 中的符号之间进行选择。

活动文档中的符号显示为绿色（通过）或红色（被筛除）。

整个库中的符号让您检查筛选器对当前文档中不存在的符号是否有效。此列表仅显示通过筛选器的符号，且不带颜色标记。
