工作环境设置

以下命令可用于 视图; 菜单

网格

打开/关闭辅助网格。

背景颜色

设置图形的背景颜色。

显示出口编号

打开/关闭符号的出口编号。非常有用的检查生成的网表。

更多关于网表...


有关工作环境的更多信息:

缩放

主工具栏中提供了工作环境比例设置(缩放)的值列表。

单位

该程序使用十分之一毫米单位的线厚度,标签位置等设置。



捕捉和工作环境

捕捉可以更容易地对齐符号,文本标签和其他对象。

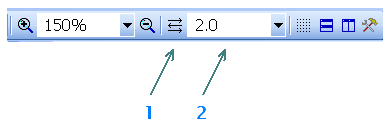

在工具栏上设置

可以在主工具栏上调整当前文档的捕捉 (2).

可以通过按钮激活称为"自动捕捉”的功能 (1). 在这种模式下捕捉的值会自动从实际缩放计算。



清除绘图

清除绘图 (菜单 文件 - 清除) 从不再使用的图形对象(符号,图像和标题块)中删除。 这将减少图形的文件大小。 建议偶尔运行此功能,特别是对于较大的图纸。
